RCGZ管道自卸式除鐵器

RCGZ管道自卸式除鐵器串接于傾角45°～75°的物料輸送管道中，當物料流經該除鐵器時，其中的鐵磁性物質被吸附到管道除鐵器的不銹鋼管壁上，隨永磁體的移動而逐漸向出鐵口方向滑動，實現與物料分離。在出鐵口處，因永磁體沿循環運動方向移開，鐵磁性物質失去磁力吸引，在重力的作用下從出鐵口排出，實現物料的自動除鐵。

400-600-0877

立即聯系獲取報價 >

60秒人工響應

30分鐘給予技術答復

24小時免費定制方案

產品優勢

　　濰坊云海機械設備有限公司始建于2009年，主要產品工業自動化配料系統、電磁永磁除鐵器、永磁磁選機、電磁振動給料機、皮帶螺旋輸送機、電磁滾筒、破碎機、包裝機、除塵器等系列產品。擁有設備齊全的實驗室和化驗室，聘請行業專家主持試驗和化驗工作，提供技術試驗數據和研發依據，為各行業提供成功有效的除鐵解決方案。

+
云海機械成立
+
磁電實力廠家
+
發明專利
+
產品覆蓋

RCGZ管道自卸式除鐵器

產品介紹

RCGZ系列管道式永磁自動除鐵器由管道體、驅動裝置、磁體運行裝置三大部分組成，驅動裝置安裝在管道壁上，通過鏈輪、鏈條帶動管道體內磁分離腔的磁體運行裝置運轉，永磁體將管道內物料中的混雜的鐵磁性物質通過出鐵口排出管道外。該設備主要用于水泥行業，選粉機選粉后的回磨粗粉及熟料預粉碎后入磨前的細粉除鐵，防止鐵粒在磨內集聚，從而提高磨機的生產效率，水泥灌裝工序前的除鐵，可以將混雜于水泥中的鐵雜質自動清選、排放，保障生產穩定運行。

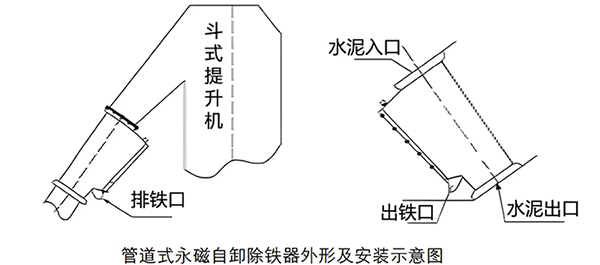

工作原理及安裝示意圖

安裝示意圖 4月14日_x264

技術特點

⑴本設備采用高剩磁的釹鐵硼作為磁源，除鐵效率高，使用壽命長。

⑵動力源采用小功率擺線針輪減速電機，傳動采用精密滾子鏈輪，具有體積小、重量輕、運轉可靠平穩、故障少等優點，用戶使用方便，維修容易。

⑶本設備結構設計合理、緊湊，安裝方便，串接于物料輸送管道中即可使用。

⑷除鐵過程連續、自動，設備啟動后無需看管。

⑸適用于封閉物料輸送系統，工作中無粉塵逸出，無環境污染。

技術參數

項目/參數/型號	適應產量T/h	管道外形尺寸 mm	法蘭接口尺寸 mm	適應坡度	工作方式	適應粒度mm	電機功率Kw	重量kg
RCGZ-3	100	1450×350×350	450×450			≤25	0.55	350
RCGZ-4	150	1450×450×350	560×460				0.55	550
RCGZ-5	200	1450×500×500	600×600	55°	連續自動		0.55	780
RCGZ-6	400	1600×800×500	900×600	～			0.75	1100
RCGZ-7	600	1600×900×500	1000×600	66°			1.5	1800
RCGZ-8	800	1800×1000×600	1100×700				1.5	2300
RCGZ-10	1000	1800×1200×650	1300×750				2.2	2800
